摘要：詳細介紹了帶鎖緊盤的平行軸電機減速盤結構、原理及安裝要點。避免了安裝時減速電機固定不足或者過量約束，減緩因鋼板碰撞和輥道變速、反轉等情況產生的過量沖擊，從而延長減速電機減速盤及輥道的使用壽命; 帶鎖緊盤的平行軸減速電機能夠傳遞大扭矩，易于安裝和拆卸，維護簡單，經過2 年多的使用運行，未出現一例設備電機減速盤故障。
鎖緊盤平行軸減速機
0 前言寬厚板生產線于2014 年進行了技術升級改造，滾切式雙邊剪及輸入、輸出輥道均為更新設備。為了保證施工工期，節約投資費用，對輸入、輸出輥道基礎( 約長70 m、寬5 m) 及地腳螺栓進行了利舊使用； 為了最大限度地利用原基礎及地腳螺栓，保證設備使用功能，選用了帶鎖緊盤的FH97 型平行軸減速電機，對輥道實行單輥傳動。該型號減速電機不需要單獨的地腳螺栓，而是利用扭矩臂與輥道支架連接固定，減速電機與輥?zhàn)虞S通過鎖緊盤緊固傳遞扭矩。

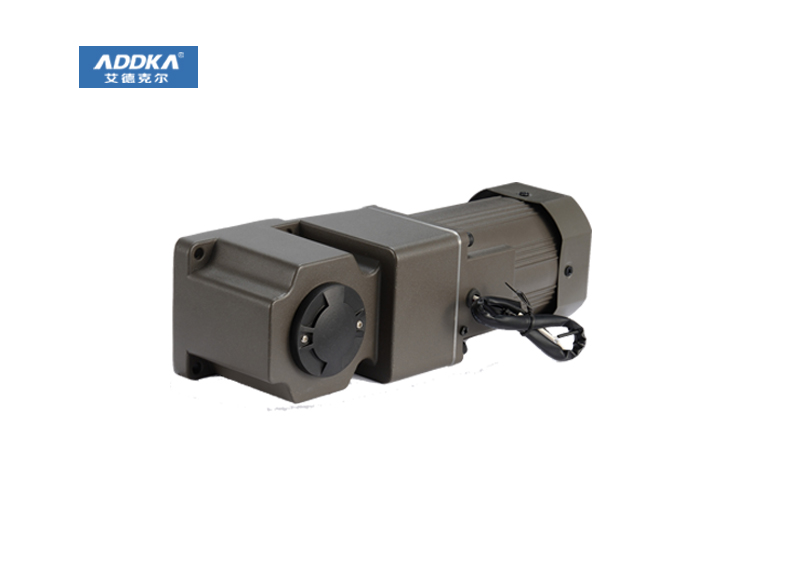

1 帶鎖緊盤的平行軸減速電機結構形式及特點平行軸減速電機的輸入軸與輸出軸平行布置，如圖1 所示。輸出軸為空心軸，鎖緊盤安裝在減速電機的空心軸上，減速電機通過自帶扭矩臂與輥道支座連接固定，安裝及定位簡單，但是有嚴格的要求； 如果減速電機與輥道支座安裝不當，過量約束、固定不足或位置偏差超標等，均會造成減速電機與輥?zhàn)觽鲃?dòng)不穩，縮短減速電機及輥?zhàn)拥氖褂脡勖?鎖緊盤安裝不當會造成鎖緊螺絲受力不均而斷裂、鎖緊盤變形損壞、輥?zhàn)虞S與空心軸間轉動磨損等嚴重后果，因此必須按安裝步驟及要求緊固。
2 鎖緊盤結構及工作原理如圖2 所示，鎖緊盤由螺紋連接法蘭、壓力法蘭、鎖緊螺絲、開口內圈組成，按照順序緊固法蘭圓周方向的鎖緊螺絲，使前、后2 個法蘭與開口內圈壓緊，開口內圈縮緊壓迫減速機空心軸，致使空心軸變形，從而使空心軸通過靜壓摩擦力與輥?zhàn)虞S緊密連接傳遞扭矩。
