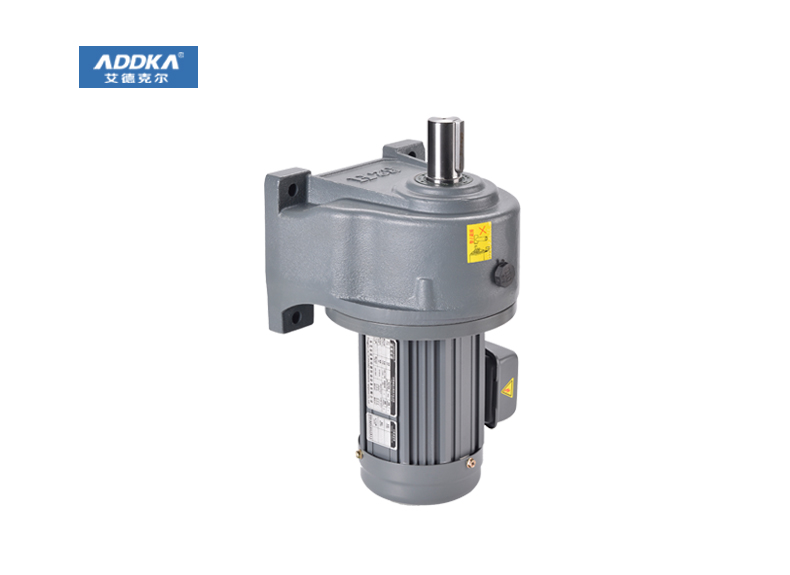

微型齒輪減速電機由拖動電機、控制器和電磁滑制器和電磁滑差離合器。拖動電機采用Y系列電機；控制器是由反饋、放大、延遲和保護組成的電子控制裝置；電磁滑差離合器主要由電樞和爪形磁極和輸出軸組成，電樞和爪形磁極之間沒有機械連接。啟動時，連接電源，拖動電機在空載下運行，電機開始旋轉，控制器延遲輸出電流24s左右，提供滑差離合器的激磁線圈，在爪形磁極處形成磁場，電樞切割磁場，從而在電樞中產生渦流。渦流產生的磁場與原磁場相互作用，帶動爪形磁極旋轉，即有轉矩輸出。在一定負載下，激磁電流越大，轉速越高。輸出軸的旋轉方向與拖動微型齒輪減速電機相同。如果需要改變旋轉方向，只需改變拖動電機的轉向。
輸出軸旋轉驅動測速發電機發電，產生與速度成正比的信號。該信號傳輸給控制器。整流濾波后，取出部分作為反饋信號與給定值進行比較，確定輸出軸轉速是否符合要求值。如果輸出軸轉速低于給定值（要求值），控制器中的放大器將放大給定電壓與反饋信號之間的電壓差。放大后的信號向前移動移動相觸角，控制器的輸出電壓升高，激磁電流增加，輸出軸轉速增加，否則反之亦然。當輸出軸轉速與要求值一致時，控制器的輸出電壓保持不變，電機的輸出軸在要求下以恒定的速度運行。轉速變化率（%）=（10%額定負）/額定負荷時最高轉速為100%。
